Bombín CISA RS5

Bombín de alta seguridad CISA RS5 de perfil europeo

El CISA RS5 es un bombín de alta seguridad de perfil europeo que combina un avanzado sistema mecánico de codificación radial con un sistema digital de control de copia de llaves.

Su mecanismo utiliza 16 pitones activos distribuidos radialmente en 5 filas, además de un doble pitón lateral de control, ofreciendo una elevada complejidad frente a técnicas de manipulación.

La llave RS5 es plana, reversible y dispone de un elemento móvil patentado que forma parte activa de la codificación, proporcionando una protección adicional frente a reproducciones no autorizadas, incluidas técnicas de clonación mediante impresión 3D.

Además, cada cilindro incorpora una SECURiCARD, desde la que el propietario puede gestionar digitalmente las solicitudes de copia, consultar el historial de duplicaciones y activar medidas adicionales de seguridad como la verificación mediante código OTP.

Características técnicas

• • Fabricante: CISA
• • Modelo: RS5
• • Tipo: Bombín de alta seguridad
• • Perfil: Europeo
• • Sistema: Radial System
• • Construcción: Modular
• • Tipo de llave: Plana reversible
• • Material de la llave: Alpaca
• • Cuello de llave: Extralargo, 16 mm
• • Pitones activos: 16
• • Filas de codificación: 5
• • Disposición: Radial
• • Control lateral: Doble pitón lateral

• Elemento móvil en la llave: Sí

• • Sistema móvil patentado: Sí
• • Protección antibumping: Sí
• • Protección antiganzúa / anti-picking: Sí
• • Protección frente a decodificadores: Sí
• • Protección antitaladro: Sí
• • Protección antiextracción: Sí
• • Protección antirrotura / anti-snap: Sí
• • Copia restringida: Sí
• • Control digital de duplicación: Sí
• • Tarjeta de propiedad: SECURiCARD
• • Doble embrague / función de emergencia: Sí, en el doble cilindro correspondiente
• • Igualamientos: Sí
• • Amaestramientos: Sí

Sistema radial de 5 filas

El CISA RS5 utiliza un sistema patentado con 16 pitones activos distribuidos en cinco filas alrededor del rotor.

A estos elementos se añade un doble pitón lateral de control, aumentando todavía más la complejidad de la codificación.

La distribución radial obliga a actuar correctamente sobre diferentes planos del cilindro de forma simultánea, dificultando especialmente la manipulación mediante ganzúas y herramientas de decodificación.

El sistema permite generar hasta aproximadamente 8.000 millones de combinaciones de llave diferentes.

Llave con elemento móvil patentado

La llave CISA RS5 incorpora un elemento físicamente móvil que es comprobado mecánicamente por el cilindro.

Por tanto:

• • Elemento móvil real: Sí
• • Elemento interactivo: Sí
• • Forma parte de la autorización mecánica: Sí
• • Protección frente a clonación 3D: Sí
• No se trata únicamente de una marca o mecanizado especial en la llave: existe un componente móvil que debe interactuar correctamente con el mecanismo interno.

Patente hasta 2040

El sistema RS5 incorpora diferentes tecnologías patentadas por CISA.

Entre ellas:

• • Llave: PCT/IT2020/000031
• • Elemento móvil: PCT/IT2020/000042
• • Sistema modular: PCT/IT2020/000043
• • Sistema antibumping: PCT/IT2020/000046
• • Sistema antipicking: EP1582662A1

La protección mecánica de la llave RS5 está vigente hasta 2040.

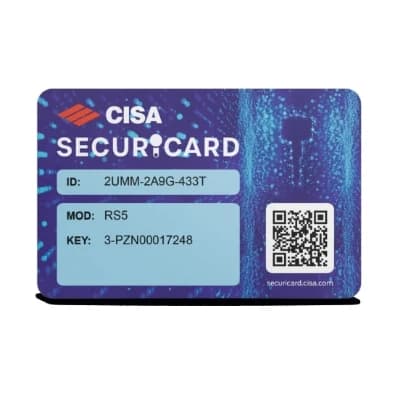

SECURiCARD y control de copia

Cada CISA RS5 se suministra con una SECURiCARD, necesaria para gestionar la reproducción de nuevas llaves.

Las copias del RS5 se realizan exclusivamente mediante el sistema autorizado de CISA.

La SECURiCARD permite:

• Solicitar nuevas llaves

• Identificar digitalmente el sistema

• Consultar el historial de operaciones

• Consultar las duplicaciones realizadas

• Recibir avisos por correo electrónico

• Recibir avisos por SMS de las operaciones configuradas

• Activar verificación en dos pasos

• Utilizar código OTP para autorizar duplicaciones

• Generar solicitudes digitales de copia o Ticket

Cada llave dispone de una identidad digital y las operaciones de duplicación quedan registradas dentro del sistema CISA.

Copias de llave

• • Copia restringida: Sí
• • SECURiCARD necesaria: Sí
• • Duplicación en centros autorizados: Sí
• • Producción controlada por CISA: Sí
• • Historial digital de duplicaciones: Sí
• • Verificación OTP opcional: Sí
• • Patente de llave vigente: Sí
• • Elemento móvil patentado: Sí

El propietario puede generar una solicitud digital desde su cuenta SECURiCARD y utilizarla posteriormente en un centro autorizado CISA RS5.

Protección contra decodificadores

La tecnología radial del RS5 proporciona protección frente a herramientas de decodificación utilizadas para intentar reproducir la posición de los elementos internos del cilindro.

CISA especifica expresamente resistencia frente a decodificadores de tipo Topolino, gracias a la configuración radial de cinco filas del sistema.

Protección antibumping

El RS5 incorpora un sistema específico patentado para aumentar la resistencia frente al bumping.

Utiliza un conjunto especial de contrapitones desarrollado para impedir la correcta transferencia del impacto necesaria para realizar esta técnica.

• • Antibumping: Sí
• • Sistema específico patentado: Sí
• • Patente: PCT/IT2020/000046

Protección antiganzúa

El cilindro incorpora un sistema específico antipicking junto con la complejidad generada por sus cinco filas radiales.

• • Anti-picking / antiganzúa: Sí
• • Sistema patentado: Sí
• • Patente: EP1582662A1

La combinación de pitones radiales, elementos móviles y tolerancias de fabricación dificulta considerablemente la colocación individual de los elementos de bloqueo.

Protección antitaladro

Los elementos internos más importantes están fabricados o protegidos mediante acero carbonitrurado.

El cilindro incorpora:

• 16 pitones de acero carbonitrurado

• Contrapitones de acero carbonitrurado

• Insertos de bloqueo de acero carbonitrurado

• Insertos de protección de acero carbonitrurado

Estos elementos proporcionan una elevada resistencia frente a ataques realizados mediante taladro.

Sistema modular reforzado

El CISA RS5 utiliza un sistema modular patentado que permite fabricar diferentes longitudes manteniendo una elevada resistencia mecánica.

Una de las características más importantes del nuevo sistema es que el conjunto modular se monta desde el interior del rotor.

Según CISA, este diseño proporciona:

• +60 % de resistencia frente a extracción

• Aproximadamente +700 kg de resistencia frente a arrancamiento

El propio rotor exterior forma parte de la estructura reforzada y actúa además como elemento disuasorio visible.

Protección antirrotura / anti-snap

El diseño modular reforzado aumenta la resistencia frente a ataques dirigidos a romper el cilindro por su zona central.

• • Anti-snap: Sí
• • Resistencia frente a extracción: Reforzada
• • Resistencia frente a arrancamiento: Reforzada
• • Sistema modular patentado: Sí

Para conseguir la máxima resistencia del conjunto, el cilindro debe instalarse con un escudo acorazado correctamente ajustado, evitando que sobresalga excesivamente de la protección.

Construcción interna

El RS5 utiliza materiales seleccionados para aumentar tanto la resistencia mecánica como la durabilidad:

• • Cuerpo modular: Latón
• • Extensiones: Aleación de zinc
• • Rotor: Latón
• • Pitones: Acero carbonitrurado
• • Contrapitones: Acero carbonitrurado
• • Insertos de bloqueo: Acero carbonitrurado
• • Insertos de protección: Acero carbonitrurado
• • Muelles: Acero inoxidable
• • Leva DIN: Acero sinterizado autolubricante

Doble embrague / función de emergencia

Las versiones de doble cilindro RS5 correspondientes incorporan función de emergencia o doble embrague.

Esto permite abrir el bombín desde el exterior incluso cuando existe otra llave introducida por la cara interior.

Es una característica especialmente recomendable en puertas de viviendas.

Sistema modular y medidas

La tecnología modular del RS5 permite fabricar cilindros desde aproximadamente:

30/30 mm hasta 100/100 mm

con incrementos de:

5 mm por cada lado

Esto permite adaptar con precisión el cilindro al grosor de la puerta y del escudo instalado.

Disponible en diferentes configuraciones:

• Doble cilindro llave/llave

• Doble cilindro con pomo

• Medio cilindro

• Cilindros igualados

• Sistemas amaestrados

• Diferentes longitudes interior/exterior

Leva

La versión de perfil europeo utiliza:

• • Leva estándar: 15 mm
• • Leva corta opcional: 13,2 mm

La leva debe seleccionarse según la cerradura donde vaya instalado el bombín.

Certificaciones

El CISA RS5 dispone de certificaciones de alto nivel:

• EN 1303:2015

• • Clasificación ICIM: 16010C6D
• • Durabilidad: Grado 6
• • Seguridad relacionada con la llave: Grado 6

• Resistencia al ataque: Grado D

• SKG★★★

• Certificación ICIM

El grado D de resistencia al ataque corresponde al máximo nivel contemplado en esta clasificación de EN 1303.

La certificación SKG★★★ acredita una elevada resistencia del cilindro frente a ataques destructivos.

Compatibilidad con puertas acorazadas

CISA especifica el RS5 como apto para su utilización en puertas acorazadas clasificadas según EN 1627, dependiendo de la configuración completa de la puerta.

El bombín debe combinarse con:

• Cerradura adecuada

• Escudo de seguridad

• Correcta medida del cilindro

• Instalación profesional

La clasificación final pertenece siempre al conjunto completo de la puerta y no únicamente al bombín.

Amaestramientos e igualamientos

El RS5 también está diseñado para sistemas complejos de control mecánico de accesos.

Permite:

• Igualamiento de varios cilindros

• Amaestramientos

• Llave maestra

• Diferentes niveles jerárquicos

• Sistemas para viviendas

• Comunidades

• Empresas

• Edificios públicos

Esto permite utilizar una única llave para diferentes accesos manteniendo autorizaciones distintas cuando sea necesario.

Acabados disponibles

Según configuración:

• Níquel arenado

• Latón pulido

• Negro / gunmetal

Contenido

La configuración comercial para el mercado español incluye:

• Bombín CISA RS5

• 5 llaves RS5 de cuello extralargo

• SECURiCARD

• Tornillo de fijación

• Instrucciones de utilización y mantenimiento

Resumen de seguridad

• • Perfil europeo: Sí
• • Sistema radial: Sí
• • Filas radiales: 5
• • Pitones activos: 16
• • Doble pitón lateral: Sí

• Elemento móvil en la llave: Sí

• Elemento interactivo real: Sí

• • Llave reversible: Sí
• • Llave patentada: Sí

• Patente hasta: 2040

• • Copia restringida: Sí
• • SECURiCARD: Sí
• • Control digital de duplicaciones: Sí
• • OTP opcional: Sí
• • Anti-Topolino / decodificadores: Sí
• • Anti-bumping: Sí
• • Anti-picking: Sí
• • Anti-taladro: Sí
• • Anti-extracción: Sí
• • Anti-snap: Sí
• • Sistema modular: Sí
• • Doble embrague: Sí, en la versión correspondiente

• EN 1303:2015: Sí

• • Resistencia al ataque EN 1303: Grado D
• • Seguridad de llave EN 1303: Grado 6
• • Durabilidad EN 1303: Grado 6
• • SKG★★★: Sí
• • Llaves incluidas: 5
• • Igualable: Sí
• • Amaestrable: Sí
